反井鉆機主要性能及參數
3.1反井鉆機型號及生產商
采用的反井鉆機為常州立鼎煤礦機械廠生產的LM-300型。
設備組成

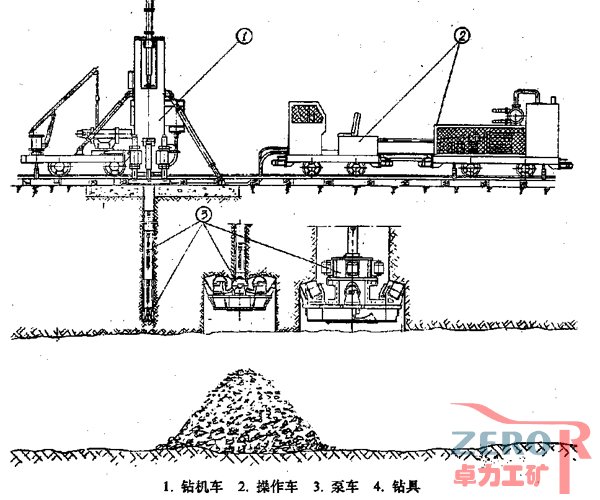

LM-300型反井鉆機如上圖1所示,主要由鉆機車、泵車和操作車組成，另外還有鉆具（包括鉆桿、鉆頭）以及輔助工具。
（1）鉆機車
鉆機車是鉆機的主機，鉆架與鉆機平車通過銷軸鉸接在一起。鉆機豎立時，主液壓缸反向推進，便將鉆架豎立起來，用下支撐調平鉆架并鎖緊，再將上支撐頂牢，拆下起架拉桿，安裝好轉盤吊、機械手、前后拉桿，便可進行鉆進。
（2）泵車
泵車由油箱、主液壓泵、付液壓泵、驅動電機、冷卻器、吸回油過濾器、平車等組成。油泵系統將電能轉換為液壓能，不斷地提供給操存臺及各執行機構，完成鉆進工作。
（3）操作車
操作車由操作臺，座椅和平車組成，操作臺為一框架結構，里面安裝了多種控制閥，壓力表，除轉盤吊在鉆機車上操作外，其它所有機構的動作均在此操作臺上控制。
（4）鉆具
鉆具包括φ250mm導孔鉆頭、φ1.4m擴孔鉆頭、φ2.0m擴孔鉆頭（因為φ2.0m擴孔鉆頭比φ1.4m鉆頭一邊只大30cm，且鉆頭較重、鉆進速度較慢，所以一般不采用。）、鉆桿（開孔鉆桿、穩定鉆桿和普通鉆桿）等。在斜井施工中，為減少阻力，使用φ1.4m擴孔鉆頭更為有效。
施工技術參數
（1）我局豎井、斜井施工設備選取的反井鉆機機型為L(cháng)M-300型。詳細參數見表3-1、表3-2。
LM-300型反井鉆機主要部件尺寸及重量 表3-1
|
名 稱 |
外形尺寸 |
數量 |
重量 |
總重 |
|
|
鉆機 |
運輸： |
2950× 1370× 1570 |
|
6900 |
8277 |
|
工作： |
3230× 1770× 3448 |
1 |
8277 |
||
|
操作車 |
2282× 1040×1715 |
1 |
885 |
885 |
|
|
泵車 |
2917×1190×1715 |
1 |
2497 |
2497 |
|
|
控制開關 |
100kW |
2 |
200 |
400 |
|
|
導孔鉆頭 |
φ250mm |
2 |
46 |
92 |
|
|
φ１.４擴孔鉆頭 |
φ1400×1100 |
1 |
2825 |
2825 |
|
|
普通鉆桿 |
φ182×1107 |
220 |
155 |
34100 |
|
|
穩定鉆桿 |
φ210×1107 |
6 |
179 |
1074 |
|
|
TBW850/50泥漿泵 |
4975×1120×2050 |
1 |
5500 |
5500 |
|
|
合計 |
55650 |
||||
LM系列反井鉆機主要技術參數 表3-2
|
鉆機型號 |
導孔 (mm) |
鉆孔 (m) |
鉆深 (m) |
轉速 (rpm) |
拉力 (kN) |
扭矩 (kN.m) |
功率 (kW) |
主機重 (kg) |
|
|
LM-300 |
250 |
1.4 |
200 |
20 |
850 |
40 |
75 |
8277 |
|
（2）、導孔鉆進參數
鉆進參數選擇主要依據地層條件，鉆進部位等多方面因素確定。一般按表3-3所示參數施工，但在施工時根據不同情況予以調整。
導孔鉆進參數選擇 表3-3
|
鉆進位置或巖石情況 |
鉆壓(kN) |
轉速 |
預計鉆速(m/h) |
|
導孔開孔 |
50 |
10-20 |
0.3-0.6 |
|
鉆透到下平洞前 |
50-70 |
20 |
0.5 |
|
砂巖 |
15-25 |
20 |
2-3 |
|
泥巖 |
10-15 |
20 |
3-4 |
輔助設備及相關設施
3.4.1 反井鉆機施工作業輔助設備
主要輔助設備有：φ250mm導孔施工時配置TBW850/50泥漿泵(850L/min)一臺、用于輸送循環冷卻水的潛水泵2臺，另外可根據現場供水情況自備一臺16m3水車進行施工供水。
3.4.2 其它相關設施
（1）反井鉆機砼基礎：基礎尺寸為6×3×0.75m（長×寬×高），砼標號為C20，用來固定反井鉆機并以此作為操作平臺。
（2）沉碴池和泥漿循環池：沉碴池約2m3，泥漿池約5m3，均緊鄰反井鉆機基礎布置，用于導孔鉆進排碴及循環供漿（水）
（3）鋼板水箱：體積為3m3，主要用于主機冷卻循環供水。
注：本文出自水電十四局
